　第３章　設定部品

　

この章では、制御盤内の部品について説明されています。

通常の作業ではあまり必要ではありません。しかし、保守を行う場合、大変重要な章となります。

保守担当の方はぜひ目を通して下さい。

　

　タイマー

　

ここでの 文字囲み は、Ｆ８００ロードセル指示計のキーを表しています。

　

　タイマーの種類

　

　　１．盤内に設置のハードタイマー

　　２．シーケンサーの内部タイマー

　　３．ロードセル指示計のタイマーの３種類があります。

　

---

　

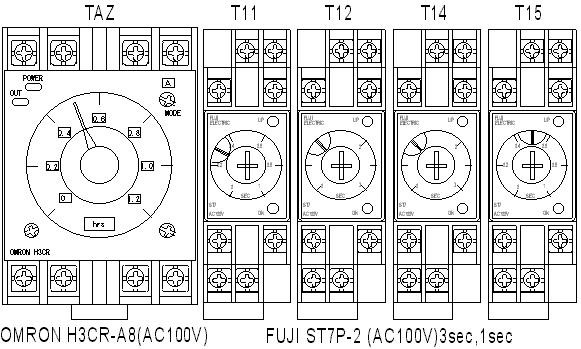

　盤内設置のハードタイマー

　

　

TAZ:オートゼロタイマー（0秒〜30分）

　　マルチレンジ OMRON H3CR-A8(AC100V)「オートゼロ」の項で説明しています。

T11:補正タイマー（0.1〜0.5秒）１sec

T12:補正間隔タイマー（1秒）3sec

T14:排出タイマー（1〜3秒）3sec

T15:再計量タイマー（0.5秒）1sec

　　T11〜T15は富士電機 ST7P-2(AC100V)3sec,1secを主体に設置しています。

　　調整方法は「制御回路」の項を参照して下さい。

　

　オートゼロタイマー

オートゼロタイマーでは設定範囲が、0秒（毎回ＡＺ）〜約30分と広いために、

マルチレンジタイマーが必要となります。

　

　その他のタイマー

排出等のタイマーは、パッカー制御盤では時間がほほ決まっていますので、レンジ固定の方がまちがいないと考えています。

　

　部品メーカーの併用

現在当社では、両タイマーでメーカーが異なるものを主体に使用しています。

これは、部品価格でこの状況になっています。

---

　

　２連筒以上のT11〜T15タイマー

　

計量機が２連筒以上になるとT11〜T15のタイマーは各機（Ａ・Ｂ・Ｃ・Ｄ機）に関係してきます。

T11〜T15はシーケンサー内部タイマーに反映

（コピー）されます。

　

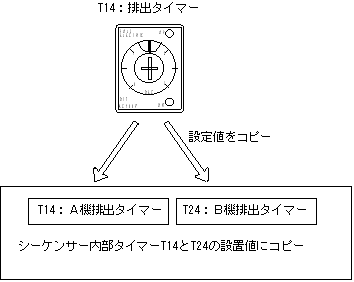

左図は２連筒の排出タイマーT14の例です。

外部ハードタイマーT14（排出タイマー時間）

をシーケンサー内部タイマーのT14、T24へ

コピーします。

３、４連筒は、下記タイマーアドレスにコピーされます

　T34：Ｃ機排出タイマー

　T44：Ｄ機排出タイマー

「シーケンサー内部タイマー」の項にも同様の説明があります。参照して下さい

　

　単能機のT11〜T15のタイマー

　

単能機の場合は、シーケンサー入出力点数の関係で省かれているタイマー(T11･T15)があります。

T11とT15は、機種や被計量物が変わっても設定値を変更する必要がないと考えています。

従って、シーケンサー内部タイマー（プロコンで設定値変更）に変更する場合があります。

２連筒以上の場合は、２カ所以上の設定値変更となるために、省くことはしていません。

　

---

　

　部品の互換性

　

　

補助リレーと上記タイマーのソケットとの互換性です。金具を考慮しなければ、タイマー・リレー間も互換性

があります。タイマーは通常２接点のものしか使用してませんので2Cのみ記述しています。

　

　　 互換性未確認部品

　

お客様よりメーカー指定がある場合にのみ、MS4SAを使用する事になるので、現状では、メーカーOMRON指定の方が多く上表(ST7P-2)の互換を確認できています。

　

---

　

　シーケンサー内部タイマー

　

タイマー名称等は、電気図面シーケンサーラダー図を参照して下さい。

１．タイマー設定値が定数データ(OMRON:#****,三菱:K*.*,富士:ﾃﾞｰﾀｰ有)のものは、

　　プログラミングコンソール（プロコン）、パソコンローダーソフト等で変更します。

２．タイマー設定値がデーターメモリ(OMRON,三菱:D****,富士:空白)のものは、

　　シーケンサー外部部品（F800キー操作および、盤内設置のハードタイマー）にて、設定値を変更します。

　

盤内設置ハードタイマーＴ１１，Ｔ１２、Ｔ１４，Ｔ１５とF800タイマー設定操作で、

設定できるシーケンサー内部タイマーは次の表のようになります。　　　　

　

※１：後述の機能選択端子台、完了安定タイマーの項を参照して下さい。

---

　

　ロードセル指示計Ｆ８００のタイマー

　

F800で使用するタイマー

　

設定番号06:タイマー（判定時間−完了出力時間）と

設定番号13:比較禁止時間を使用します。

シーケンスモードでは使用していませんので、

設定番号16,17,19の設定は、無効になります。

以下３個のタイマーが有効です。

　�@判定時間（完了安定タイマー）

　�A完了出力時間

　�B比較禁止時間（ショック防止タイマー）

　

　判定時間

　この時間はシーケンサー内部タイマーに反映

　（コピー）されます。

　調整方法は別章「制御フローチャート」

　「完了安定タイマーの調整」の項を参照して下さい。

　

　完了出力時間

　この時間はシーケンサー内部タイマーに反映

　（コピー）されます。

　詳細はF800取扱説明書（単純比較の項）を

　参照して下さい。

　

　

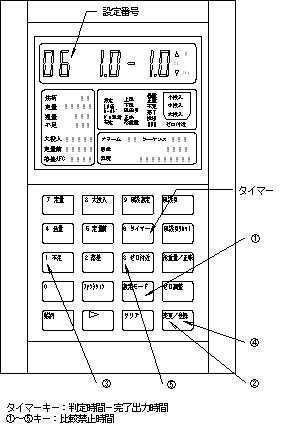

　　　設定時間変更のキー操作方法

　　　タイマー変更　 タイマー ---------------------->　変更->数字->･･････ ->数字->登録

　　　比較禁止変更　 設定モード->変更->１->登録->３->　変更->数字->･･････ ->数字->登録

　

---

　

　　　比較禁止時間

　　　大投入から中投入に状態変化（大投入完了）する場合、大投入の落差重量により重量表示値が安定しません。

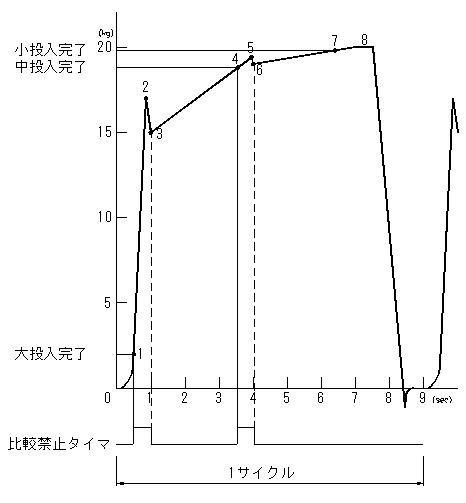

　　　重量値は、図のように２地点まで一旦増加した後で、地点３にもどります。

　　　４〜６の間でも同様に、重力によるピーク値が出ます。

　　　この重量表示値が不安定な１〜３と４〜６区間で、投入停止のための重量比較をすると、逆に悪影響となります。

　　　この区間の、重量値と設定値比較を無視するためのタイマーが、比較禁止タイマーです。

　　　（当社では以前からショック防止タイマーと呼んでいます）

---
