スクリューフィーダー

　

スクリューフィーダーの形状や構造は、用途によりいろいろな種類があります。

設置されている機器の構造をパーツリストにより確認し、点検、調整、部品交換を行って下さい。

点検や清掃により不具合が発見された場合、そろそろオーバーホールの時期と考えた方がよいでしょう。

また、軸受け等の保守につては別項「保守一般」に記載されています。そちらも併せてお読み下さい。

　

　摩耗性のある製品を扱う場合の注意

磨耗性のある製品を扱う場合、羽根や軸の磨耗に十分注意して下さい。

このような製品では軸とシールの間に異物が混入し、シール材及び軸が削られます。

摩耗が進行すると原料漏れにつながるため、早期の補修が必要となります。

軸の補修は、磨耗部に溶接にて肉盛りを行い、旋盤加工を施します。

軸の摩耗が短期間に発生する場合、上記補修では費用が嵩みます。シール材を使わず、軸受けのみの構造とならないか検討して下さい。（油分を嫌う製品では不可）

軸受けのみの構造では、軸受けユニットの交換時期は早まりますが、総体的な補修費用は節約できる場合があります。ただし、この構造は定期点検、軸受けなどの部品交換を怠ると駆動モータ等の損傷につながります。

　

　

　構造の違いによる点検

以下に構造別に説明を行います。設置機器に照らし合わせ、お読み下さい。

　

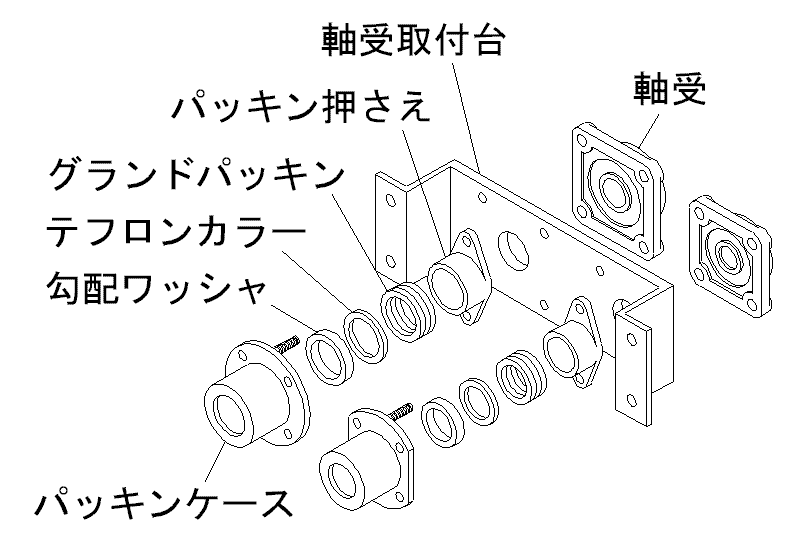

　軸受け部のシールにグランドパッキンが使われている

摩耗性の無い微粉用に設計されています。磨耗性のある製品を扱う場合、特に注意して下さい。

シール部の点検を中心に行い、漏れが発見されたらテフロンカラー及びグランドパッキン等のシール材の交換を行って下さい。

軸受けユニットは製品と直接接触しないため長持ちしますが、点検は怠らないようにして下さい。異音や錆が発生している場合、交換して下さい。

　

　

　

　軸受け部のシールにテフロンカラーが使われている。これには２種類の軸受け構造があります。

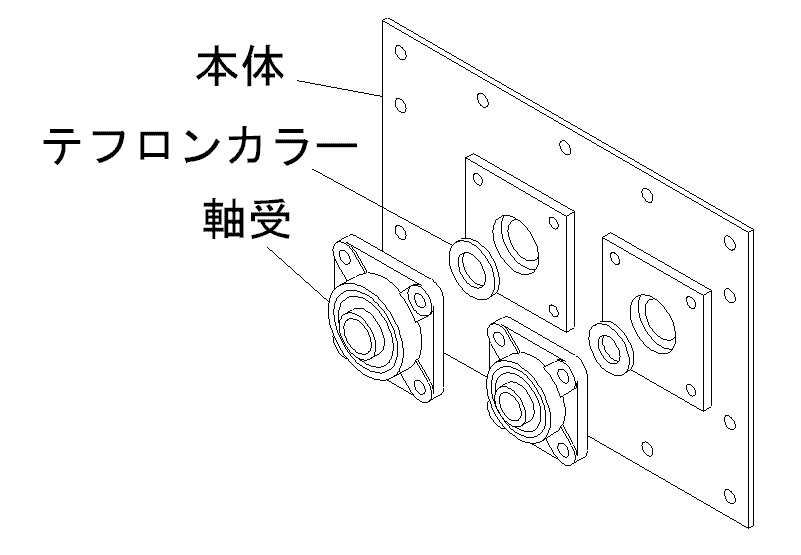

　　軸受けがケーシング端面に直接取り付けてある

摩耗性が無く微粉でもない製品用です。磨耗性のある製品や微粉を扱う場合、特に注意して下さい。

テフロンカラーが磨耗すると、原料が軸受けに到達し軸受けを傷めるため、定期的に軸受けの内側を点検する必要があります。（軸受けを取り外す必要がある）

軸受けユニットは異音や錆が発生している場合、交換して下さい。

　

　

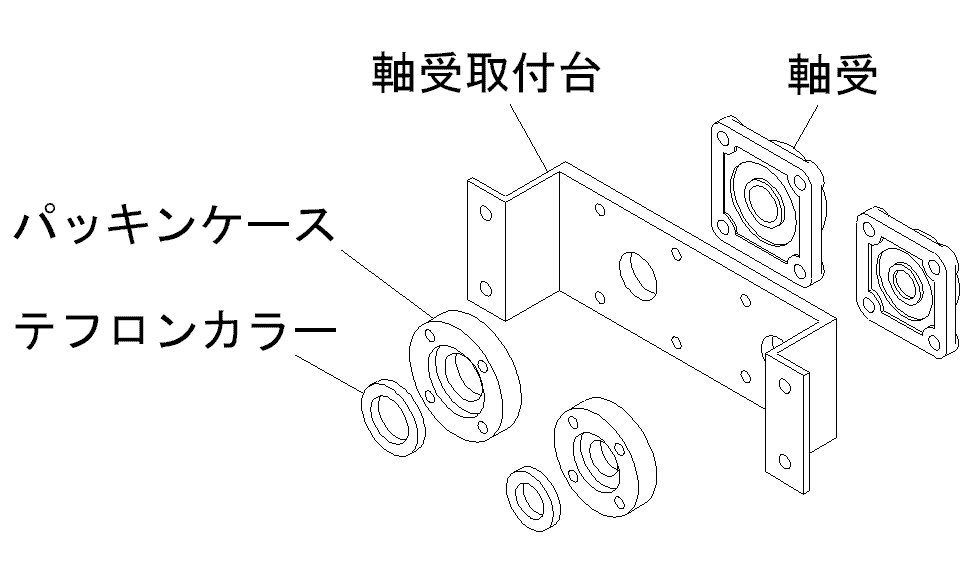

　　テフロンカラーのみがケーシング端面に取り付けてある（軸受けはブラケット取付）

摩耗性が無く微粉でもない製品用です。磨耗性のある製品や微粉を扱う場合、特に注意して下さい。

主にシール用テフロンカラーの点検、交換でよい。

軸受けユニットは製品と直接接触しないため長持ちしますが、点検は怠らないようにして下さい。異音や錆が発生している場合、交換して下さい。

　

　

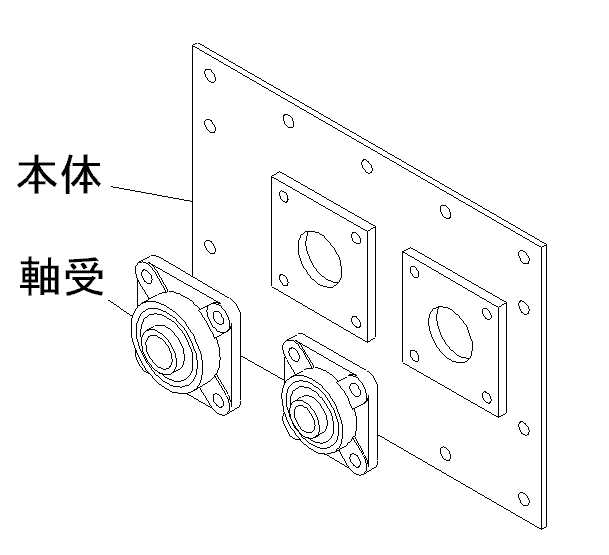

　軸受け部のシールが無い（ケーシング端面に軸受けが直に取り付けてある）

コストダウンやスペースが無い場合使用されます。

この構造は軸の摩耗には強い構造です。しかし、軸受けユニットにとっては製品と直接接触するため、極めて過酷な条件となります。定期点検や軸受けユニットの交換を怠るとチェーン、スプロケット、駆動モータ等の損傷につながります。

特に、磨耗性のある製品を扱う場合、早め早めに軸受けを交換して下さい。

　

　

　

　

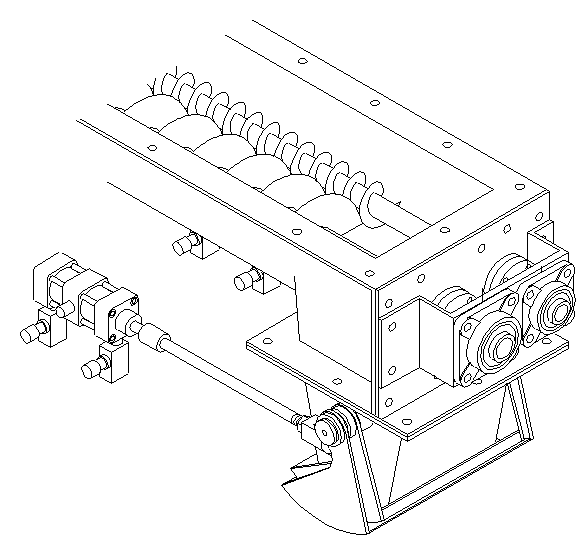

　出口にカットゲートがついている

図はカットゲートが別体式となっていますが、スクリューケーシングと一体式の場合もあります。

カットゲート部の主な点検箇所は、弁軸受け部およびシリンダースピードです。弁軸受け部のブッシュの磨耗は無いか、溶接部に亀裂は無いかよく点検して下さい。

シリンダーブラケット部（取付座）も忘れずに点検して下さい。

詳細は別項の「カットゲート」を参照して下さい。

　

　

　

　

　

　症状の違いによる点検

　

　能力または計量精度が落ちた

製品の変更はしていないのに能力や計量精度が落ちた場合、羽根への付着や変形が考えられます。点検清掃を行って下さい。また、カットゲートが装備されている機種の場合、弁の開閉スピード等も点検する必要があります。

　

　異音がする

異音の発生は、機械にとって致命傷となる場合が多々あります。

この様な場合、至急、運転を停止して点検を行って下さい。

---

　

　調整

　

スクリューフィーダーでの調整箇所は、駆動部のチェーンとカットゲート部だけです。

チェーンの調整方法は、別項の「保守一般」、カットゲートの調整は「カットゲート」を参照して下さい。

　

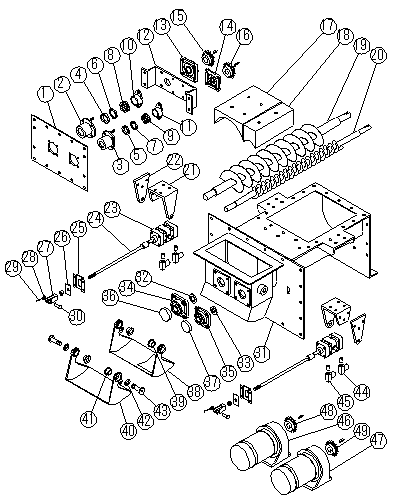

　スクリューフィーダー部品図

　

ここに描かれている部品はスクリューフィーダー機構の一例です。

別添の「パーツリスト」がある場合、そちらを参照願います。

　

---

　

　定期交換必要部品

　

４、５、３２、３３番のカラー、３９、４１、４２番のブッシュ、８、９番のグランドパッキン、及び

２６番の防塵板、２９番のピンは１年毎の交換を奨めます。

上記交換作業を行う場合、割ピンは新品を使用して下さい。

軸受けユニットは２〜３年毎（粉塵が多い場合）に、又は異音がでてきたら交換して下さい。

エアーシリンダーは５年毎程度で交換した方が良いでしょう。

磨耗性のある製品を計量している場合、スクリュー軸のグランドパッキン部が磨耗することがあります。

磨耗が発見された場合、溶接での肉盛り・旋盤加工を行って下さい。

　

　スクリューフィーダー分解時の注意

　

スクリュー羽根は、巻き方向がＡ機とＢ機では逆になっています。分解時に混同すると区別が付かなくなる

ことがありますので、Ａ機とＢ機は別の場所に置く等、混同しないように注意して下さい。

カットゲート部の分解方法は、別項カットゲート分解方法を参照して下さい。
