第１章 自動計量機とは
自動計量機とはどのようになっているか。どのように計量するのか。
この章で、自動計量機の概観を把握して下さい。
注意 この取扱説明書での自動計量機とは、自動計量機全般を指すものではありません。
５ｋｇから３０ｋｇ程度を自動計量する、下図に類似した計量機を指します。

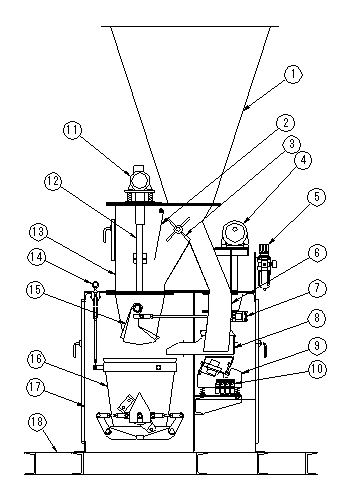

各部の名称
型式「ＮＩＬ１３－Ｎ２Ｖ」を例にとり、名称と働きを説明します。
| ① サブホッパー（補助ホッパー） | ■ 原料貯蔵 | |
| ② 流量調整ダンパー | ■ ヘッド圧緩衝 | ■ 流量調整 |
| ③ アジテーター | ■ ヘッド圧緩衝 | ■ バイパス側への原料供給 |
| ④ アジテーターモーター | ■ アジテーター駆動 | |
| ⑤ フィルターレギュレーター | ■ エアー圧調整 | ■ エアーのゴミ除去 |
| ⑥ バイパス | | |
| ⑦ エアーシリンダー | ■ カットゲート駆動 | |
| ⑧ トラフ | ■ 小投入 |
| ⑨ 電磁フィーダー | ■ 小投入駆動 | |
| ⑩ 電磁弁 | ■ エアーシリンダーのエアー回路切替 | |
| ⑪ ユーラスモーター | ■ ユーラス撹拌駆動 | |
| ⑫ ユーラス撹拌 | ■ 中投入用供給促進 | ■ 暴走防止 |
| ⑬ 供給筒 | ■ ヘッド圧緩衝 | ■ 流れ状態確認 |
| ⑭ ロードセル | ■ 重量検出 | |
| ⑮ カットゲート | ■ 大投入・中投入 | |
| ⑯ 定量槽（計量槽） | ■ 計量枡（この入れ物で重量を計る） | |
| ⑰ 機箱（本体） | | |
| ⑱ ベッド | | |
