構造

　

計量機は製品（原料）により、投入方法が異なります。この投入方法により能力、精度が決定されると言っても過言ではありません。ここでは、これまで多く製作された投入部の外観を紹介します。

　

　投入部構造例

　

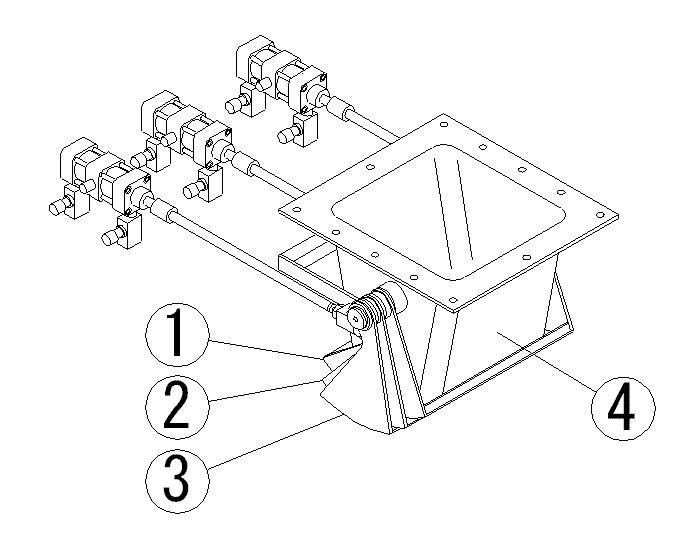

　３枚弁(NIL*3-N3)

　　�@大投入弁（一番内側の弁）

　　�A中投入弁

　　�B小投入弁（一番外側の弁）

　　�C弁筐体

　　流れの良い（粒状）製品の計量に向いています。

　

　

　

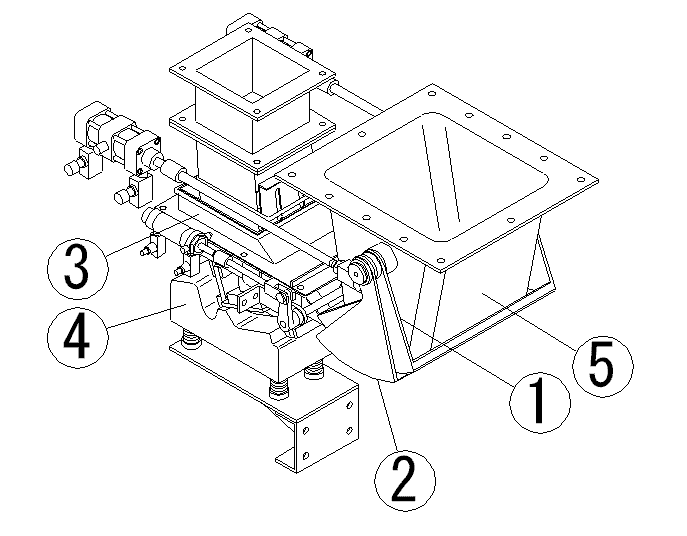

　２枚弁＋電磁フィーダー(NIL*3-N2GV)

　　供給筒アジテーター及びユーラスバイブレーター付き

　　�@大投入弁（内側の弁）

　　�A中投入弁（外側の弁）

　　�B小投入トラフ

　　�C電磁フィーダー

　　�D弁筐体

　　小さな穴から出にくい製品の場合に使用されます。

　

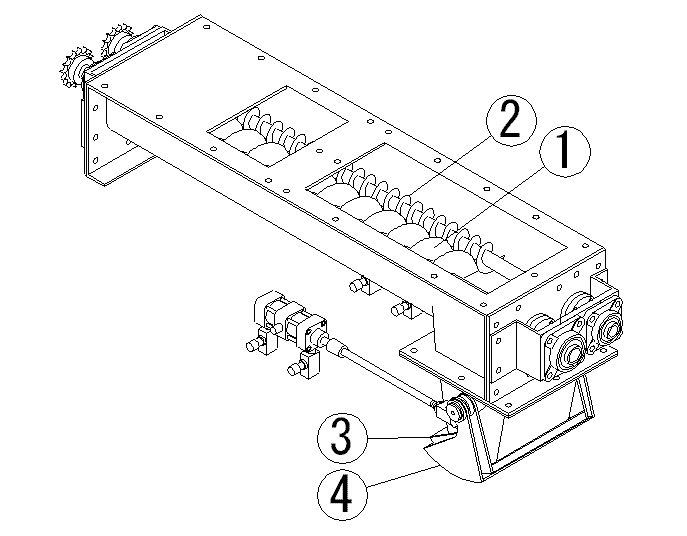

　２菅式スクリューフィーダー＋２枚弁(NIL*3-S2N2)

　　供給筒撹拌装置付き

　　�@大投入スクリュー

　　�A小投入スクリュー

　　�B大投入弁（内側の弁）

　　�C小投入弁（外側の弁）

　　粉状製品に多く使用されます。
