　電気部品の取り外し

　

　ロードセル指示計Ｆ８００の取り外し方

　

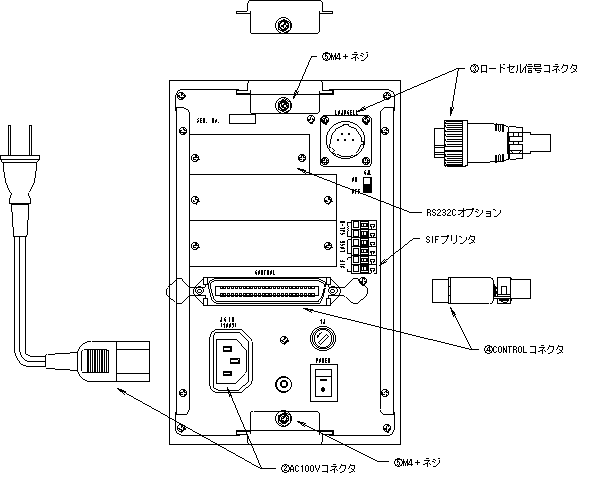

制御盤内扉を開くとＦ８００指示計の後部が見えます。下図参照

　

　Ｆ８００取り外し手順

　　１．制御盤内の計器電源（主電源でもＯＫ）を切(OFF)ります。

　　２．AC100Vコネクタを手前に引き外します。

　　３．ロードセル(LOADCELL)コネクタ（丸形）は、外枠のネジを反時計方向に回してネジを外してから、

　　　　コネクタを手前に引き外します。

　　４．コントロール(CONTROL)コネクタは、両サイドの留め金を外側に外してから、

　　　　コネクタを手前に引き外します。

　　５．ユニットの留め金のプラスネジ２個を外す。ユニット上下端の中央のネジです。

　　６．ユニットを手前に抜き出します。（パネル正面から見て手前になります。）

　

プリンタ、RS232Cオプションなどが付いている場合は、その線もはずして下さい。

取り付ける時は、この順序の逆になります。

---

　

　和算箱基板の取り外し方

　

　基板取り外し手順

　　１．制御盤内の計器電源（主電源でもＯＫ）を切(OFF)ります。電源が切れた事を確認して下さい。

　　２．ネジをはずして、和算箱の蓋（扉）をはずします。

　　３．配線状態を記録（メモ）します。ロードセル側は、線番ない配線が多いので色を記録します。

　　４．ネジをゆるめて（Ｙ端子が多い）、配線を全て外します。

　　５．基板取り付けネジを外して、基板を外します。

　

　基板取り付け手順

　　１．基板を取り付ける

　　２．記録の通りに配線をする（元に戻す）。

　　３．蓋を閉める。

　

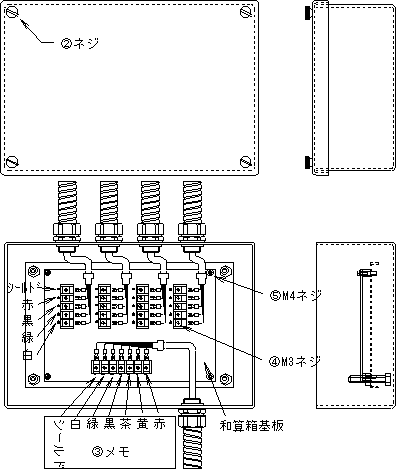

　　　和算箱

　　　アルミ鋳造製のＢＯＸ（旧）・市販ＢＯＸ（新）を使用しています。

　　　図は、市販ＢＯＸ（ＦＲＰ製）の物を記述、それぞれのＢＯＸで、ネジ（本数等）が異なります。

　　　図のロードセルは共和電業製の場合の線色を記述しています。

　　　シールドケーブルは当社支給品にて、当社で端末処理をした場合の線色を記述しています。
