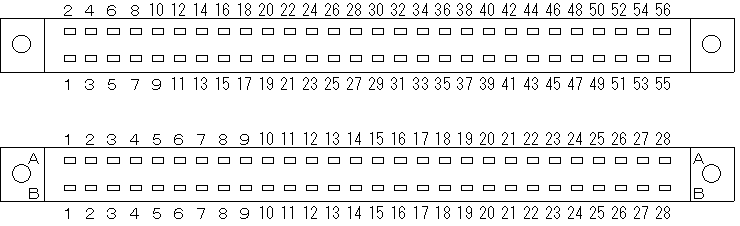

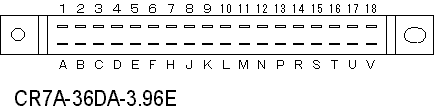

付録Ｆ　コネクタピンアサイン

コンパレーター（比較）ユニット
PIN№	接続信号名	PIN№	接続信号名
1	グランド(ＦＧ)	1	グランド(ＦＧ)
A-2		B-2
3　※	計量異常：パッカー14　　　　　出力	3　※	計量異常：
4	DATA１　　　　　　　　　　　　入力	4	DATA１：デジボル
5	DATA２　　　　　　　　　　　　入力	5	DATA２：デジボル
6	DATA４　　　　　　　　　　　　入力	6	DATA４：デジボル
7	DATA８　　　　　　　　　　　　入力	7	DATA８：デジボル
8	DATA１０　　　　　　　　　　　入力	8	DATA１０：デジボル
9	DATA２０　　　　　　　　　　　入力	9	DATA２０：デジボル
10	DATA４０　　　　　　　　　　　入力	10	DATA４０：デジボル
11	DATA８０　　　　　　　　　　　入力	11	DATA８０：デジボル
12	DATA１００　　　　　　　　　　入力	12	DATA１００：デジボル
13	DATA２００　　　　　　　　　　入力	13	DATA２００：デジボル
14	DATA４００　　　　　　　　　　入力	14	DATA４００：デジボル
15	DATA８００　　　　　　　　　　入力	15	DATA８００：デジボル
16	DATA１０００　　　　　　　　　入力	16	DATA１０００：デジボル
17	DATA２０００　　　　　　　　　入力	17	DATA２０００：デジボル
18	DATA４０００（※１）　　　　　入力	18	DATA４０００：デジボル
19 ※	計量不足：パッカー11　　　　　出力	19 ※	計量不足：計測PC基板4A＝3Pｺﾈｸﾀ
20	コンペア：パッカー12　　　　　入力	20	コンペア：
21	完了：F.R　　　　　　　　　　出力	21	完了：
22	警報 HI：F.R　　　　　　　　　出力	22	警報 HI：
23	警報 LO：F.R　　　　　　　　　出力	23	警報 LO：
24	排出許可(H)：共通 21(A)/15(B)/9(C)	24	排出許可(H)：パッカー10(単)　出力
25 ※	計量過量：　　　　　　　　　　出力	25 ※	計量過量：計測PC基板4B＝3Pｺﾈｸﾀ
26	＋５Ｖ	26	＋５Ｖ
A-27		B-27
28	０Ｖ（ロジックグランド）	28	０Ｖ（ロジックグランド）

　　　 ※：３，19，21 自動落差修正の時接続

　　　 ※１：切断・COM39では基板内部で常時"L"=0V 接続

　計測ユニット

PIN№	接続信号名	PIN№	接続信号名
1	０Ｖ	1	０Ｖ
A-2		B-2
3	＋１５Ｖ	3	＋１５Ｖ
A-4		B-4
5	－１５Ｖ	5	－１５Ｖ
6　※	零調完了"L"：パッカー 5　　出力	6	零調完了"L"：
A-7	DATA４：デジボル　　　　　　入力	B-7	DATA１：デジボル　　　　　　　入力
A-8	DATA８：デジボル　　　　　　入力	B-8	DATA２：デジボル　　　　　　　入力
A-9	DATA４０：デジボル　　　　　入力	B-9	DATA１０：デジボル　　　　　　入力
A-10	DATA８０：デジボル　　　　　入力	B-10	DATA２０：デジボル　　　　　　入力
A-11	DATA４００：デジボル　　　　入力	B-11	DATA１００：デジボル　　　　　入力
A-12	DATA８００：デジボル　　　　入力	B-12	DATA２００：デジボル　　　　　入力
A-13	極性出力：デジボル　　　　　入力	B-13	プリントコマンド出力(EOC)　　入力
14	入力 Hi（＋）：デジボル	14	入力 Hi（＋）
A-15	ＡＺ指令"H"：パッカー15　　　　入力	B-15	入力 Lo（－）：デジボル
16	小投入完了：パッカー17　　　　出力	16	小投入完了：
17	中投入完了：パッカー18　　　　出力	17	中投入完了：
18	大投入完了：パッカー19　　　　出力	18	大投入完了：
19	シールド：	19	シールド：
20	ロードセル(-OUT)：	20	ロードセル(-OUT)：
A-21		B-21
22	ロードセル(+OUT)：	B-22	ロードセル(+OUT)：
A-23		B-23
24	シールド：	24	シールド：
A-25		B-25
A-26	＋５Ｖ	B-26	＋５Ｖ
A-27		B-27
A-28	０Ｖ（ロジックグランド・Ｆ．Ｇ)	B-28	０Ｖ（ロジックグランド・Ｆ．Ｇ）

　　　※：毎回零調で配線

　　　　　　　　３Ｐコネクタ

SLDA-2B	自落修正指令：パッカー 15
SLDA-4A	計量不足：比較 19
SLDA-4B	計量過量：比較 25 計測PC基板4B＝3Pｺﾈｸﾀ

　パッカーユニット

パッカーユニット
PIN№	接続信号名	PIN№	接続信号名
1	グランド(ＦＧ)	1	グランド(ＦＧ)
A-2		B-2
3	始動：電源部	3
4	手動排出：電源部	4
5　※	零調完了"L"：計測 6　　　　入力	5
6	袋留ＯＫ：　　　　　　　　　入力	6
7	袋留め：　　　　　　　　　　入力	7
8	排出終了"H"：　　　　　　　出力	8
9	排出終了"L"：　　　　　　　入力	9
10	排出許可(H)：共通 20(A)/14(B)/8(C)	10	排出許可(H)：比較 24(単)　　入力
11	計量不足：比較 19　　入力	11
12		12
13	DATA２００　　　　極性出力	13	プリントコマンド出力(EOC)
14	重量異常：比較 3　　　　　　入力	14	重量異常（不足＋過量）
15	自落修正指令：　　　　　　　出力	15	自落修正指令：計測PC基板4B＝3Pｺﾈｸﾀ
16	ＡＺ指令：計測 15A　　　　　出力	16	ＡＺ指令：
A-17	DATA２０００	B-17
A-18		B-18
A-19	自動補正（パッカー11）（計測PC-4A）	B-19
A-20		B-20
A-21	外部ホールド	B-21
A-22		B-22
A-23		B-23
A-24		B-24
A-25		B-25
A-26	＋５Ｖ	B-26	＋５Ｖ
A-27		B-27
A-28	０Ｖ（ロジックグランド・Ｆ．Ｇ)	B-28	０Ｖ（ロジックグランド・Ｆ．Ｇ）

　　　 ※毎回零調で配線

　共通排出ユニット

共通排出ユニット
PIN№	接続信号名	PIN№	接続信号名
1	０Ｖ	1
A-2		B-2
3	＋１５Ｖ	3
A-4		B-4
5	－１５Ｖ	5
6		6
A-7	DATA４：デジボル	B-7	DATA１：デジボル
A-8	DATA８：デジボル	B-8	DATA２：デジボル
A-9	DATA４０：デジボル	B-9	DATA１０：デジボル
A-10	DATA８０：デジボル	B-10	DATA２０：デジボル
A-11		B-11	DATA１００：デジボル
A-12		B-12
A-13	DATA２００　　　　極性出力	B-13	プリントコマンド出力(EOC)
A-14	DATA４００	B-14	入力 Hi（＋）
A-15	DATA８００	B-15	入力 Lo（－）
A-16	DATA１０００	B-16
A-17	DATA２０００	B-17
A-18		B-18
A-19	自動補正（パッカー11）（計測PC-4A）	B-19
A-20		B-20
A-21	外部ホールド	B-21
A-22		B-22
A-23		B-23
A-24		B-24
A-25		B-25
A-26	＋５Ｖ	B-26	＋５Ｖ
A-27		B-27
A-28	０Ｖ（ロジックグランド・Ｆ．Ｇ)	B-28	０Ｖ（ロジックグランド・Ｆ．Ｇ）

PIN№	接続信号名	PIN№	接続信号名
A-1	AC100V入力(B-1と共通)	B-1	AC100V入力(A-1と共通)
A-2	NC	B-2	NC
A-3	AC100V入力(B-3と共通)	B-3	AC100V入力(A-3と共通)
A-4	NC	B-4	NC
A-5	グランド(B-5と共通)	B-5	グランド(A-5と共通)
A-6	小数点位	B-6	NC
A-7	小数点位	B-7	単位（下）
A-8	小数点位	B-8	単位（中）
A-9	小数点位	B-9	単位（上）
A-10	８コード	B-10	８コード
A-11	４コード　データ出力	B-11	４コード　データ出力
A-12	２コード	B-12	２コード
A-13	１コード	B-13	１コード
A-14	８コード	B-14	８コード
A-15	４コード　データ出力	B-15	４コード　データ出力
A-16	２コード	B-16	２コード
A-17	１コード	B-17	１コード
A-18	１コード　データ出力	B-18	データー書換え中信号(BUSY)
A-19	オーバー出力	B-19	極性出力
A-20	プリントコマンド出力(EOC)	B-20	NC
A-21	外部ホールド	B-21	外部スタート
A-22	ロジックグランド(B-22と共通)	B-22	ロジックグランド(A-22と共通)
A-23	ケース・グランド	B-23	NC
A-24	入力 Hi（＋）	B-24	入力 Lo（－）
