付録Ｅ　ＭＥ－Ｃ１１ユニット入れ替え

　制御盤の同一部品を入れ換える方法

パッカースケールで２連（Ａ機・Ｂ機）以上の場合は、制御盤に同じ部品が２つ以上ありますので、Ａ機とＢ機の部品を入れ換える方法があります。

どちらか片方（例えばＡ機）が、悪く（表示がふらついている）なっているとすると、Ａ機部品をＢ機へ、Ｂ機部品をＡ機へ入れ換えます。

この時に、Ｂ機の表示がふらつくようになれば、交換した部品が不良であることが解ります。

入れ換える部品は必ず１つにして下さい。

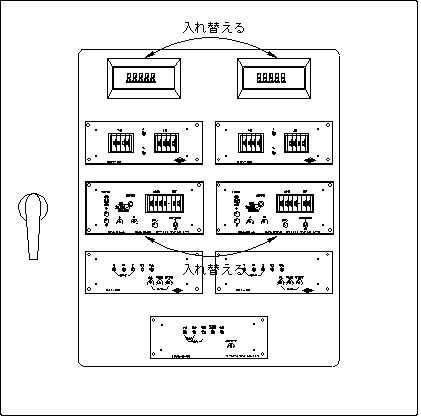

例えば下図の部品デジタルボルトメーター、計測ユニットをＡ機、Ｂ機一度に入れ換えて、悪い現象が移動しても、今度は２つの内のどの部品が不良品であるか判定できないからです。

また、現象が移らなかった場合は、入れ換えた部品は必ず元に戻して下さい。

そして次の部品を入れ換えるようにして下さい。

制御盤内部に±１５Ｖ電源が設置されています。

この電源も表示ふらつきに関係しています。

上図部品交換の後で交換して下さい。

交換の順序は、一番原因でありそうな部品の予想がつけば、その部品から交換します。

入れ替え作業が簡単な部品から入れ替えます。

③ＤＣ±１５Ｖ電源の順がいいのではと思います。

正常な予備品と入れ換える訳ですから、上記のように悪い現象を見届けられませんので、悪い部品の判定は難しくなります。

常時表示がふらついていて、どうしようもない状況で予備品と交換したら、表示のふらつきが無くなったのであればその時点で修理完了です。

しかし、悪くなったり正常にもどったりしている状態で、予備品と部品を入れ換えた場合は、長期間様子を見る必要があります。

すぐに表示のふらつき現象が出れば、その交換した部品は不良品ではなかった事は解りますが、まだトラブルは継続されているわけですから、次の処置をしなくていけません。

いずれにしても、部品交換の方法は、表示がふらついている状態で作業をする事が前提です。

正常な状態で部品交換しても、悪い部品を見つける事はできません。

表示ふらつきに関連する部品を全て交換して正常な状態に戻す（治す）事と、不良部品を見つける事とは、少し意味合いが異なります。

ここの記述は、不良部品を見つける説明です。
