　付録Ｄ　電気部品の取り外し

　

　旧ユニットの取り外し

　

　ロードセル指示計Ｆ２５２の取り外し方

旧指示計Ｆ２５２（ユニパルス社）は投入設定器Ｅ７０２と対になっています。

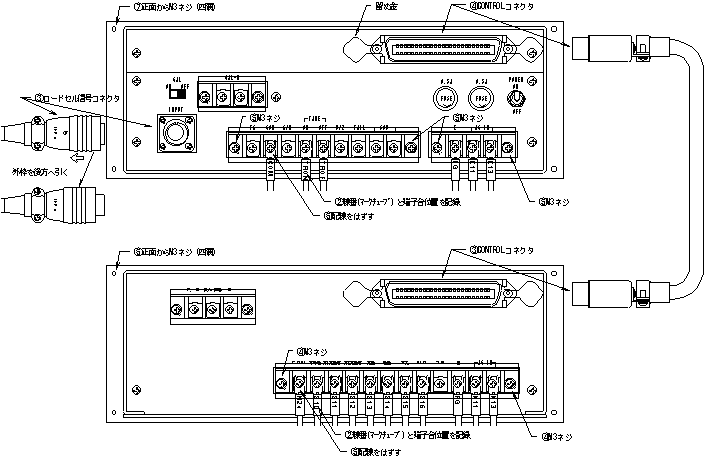

　　制御盤内扉を開くとロードセル指示計Ｆ２５２と投入設定器Ｅ７０２の後部が見えます。下図参照

�@制御盤内の計器電源（主電源でもＯＫ）を切(OFF)ります。電源が切れた事を確認して下さい。

�A配線状態を記録（メモ）します。配線数は少ないですが念のために！

�Bロードセル(LOADCELL)コネクタ（丸形）は、外枠を後方に引き（図参照）、同方向にコネクタ全体を引き抜きます。

�Cコントロール(CONTROL)コネクタは、両サイドの留め金を外側に外してから、コネクタを手前に引き外します。

�D端子台カバーのプラスネジ４個を外す。

�E配線をはずす。

�Fパネル正面のM3ネジ（角四隅）をはずす。

�GF252本体を手前に引き出します。（パネル正面から見て手前になります。）

�H取り付ける時は、この順序の逆になります。

　投入設定器Ｅ７０２の取り外し方

�@制御盤内の計器電源（主電源でもＯＫ）を切(OFF)ります。電源が切れた事を確認して下さい。

�A配線状態を記録（メモ）します。線番は、連番になっていると思いますが念のために！

�Bコントロール(CONTROL)コネクタは、両サイドの留め金を外側に外してから、コネクタを手前に引き外します。

�C端子台カバーのプラスネジ２個を外す。

�D配線をはずす。

�Eパネル正面のM3ネジ（角四隅）をはずす。

�FE702本体を手前に引き出します。（パネル正面から見て手前になります。）

�G取り付ける時は、この順序の逆になります。

　

---

　

　ＭＥＫＫ各ユニットの取り外し方

主電源を落とします。（電源入りのままはずさないで下さい。）

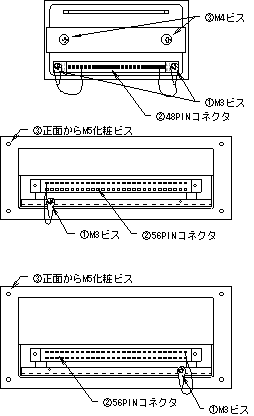

制御盤内扉を開くとデジボル等、各ユニットの背面が見えます。

　　　　　　　　　「下図参照」　

「デジタルボルトメーター」

�@コネクタ両端にあるM3ビスをはずす。

�Aコネクタを手前に引き抜く。

�B左図のM4ビスをはずし、デジボル本体を正面側に抜　く。

※�BM4ビスを先にはずすと、コネクタが抜きにくい※

　

「コンパレーター・パッカー・共通排出ユニット」

�@ケース左下のM3ビス(ケースグランド)をはずす。

�Aコネクタを手前に引き抜く。

�Bパネル正面のM5化粧ビス（角四隅）をはずす。ユニ　ットを正面側に抜く。

※�BM5ビスを先にはずすと、コネクタが抜きにくい※

　

　

「計測ユニット」

�@ケース右下のM3ビス(ケースグランド)をはずす。

�Aコネクタを手前に引き抜く。

�Bパネル正面のM5化粧ビス（角四隅）をはずす。ユニ　ットを正面側に抜く。

※�BM5ビスを先にはずすと、コネクタが抜きにくい※

　

　

取り付ける時は、この前述順序の逆になります。

　

---
