付録Ｃ　ふらつき関連部品
　
　指示計F252使用の制御盤 　　※1988年頃から1992年頃まで製作
　　　和算箱基板・ロードセルは前述のF800と同じですので、省略します。

①ロードセル指示計F252
この指示計は、投入設定器 E702とセットで使用されますが、投入設定器・E702の方は、表示ふらつきには無関係です。

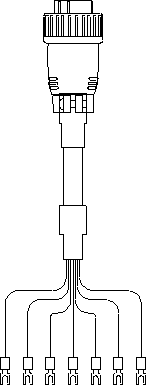

②ロードセル信号ケーブル
当社作成のケーブルです。
0.3sq 6芯のマイクコードを使用しています。
③ロードセル端子台
ネジのゆるみがないか確認して下さい。

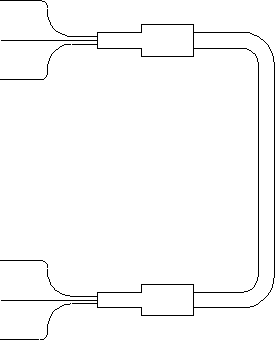

④シールドケーブル（マイクコード）
当社で施工したり、お客様にて施工さたりします。
当社の支給品であれば、1.25sq 6芯のマイクコードが使用されています。
　　+IN:印可電圧+10V(赤)
　　+ST:　　 〃　　 (黄)リーモトセンス
　　-ST:印可電圧 0V (茶)リーモトセンス
　　-IN:　　 〃　　 (黒)
　　+OUT:セル信号＋ (緑) 0～20mV
　　-OUT:セル信号－ (白) GND側
　　SH:シールド
　
　ＭＥ－Ｃ１１タイプ制御盤
　計測ユニット・デジタルボルトメーター・ＤＣ±15V電源使用の制御盤
　 宮田ENG ME-C11タイプとして　※1976年頃から1988年頃まで製造されたものです。

①デジタルボルトメーター（重量表示器）

②デジボル－計測ユニット間配線
　0.000～2.000V(20kg計量機の場合)
AD5911B-2S(2.2V 36ピン)
AD5911BK-2(2.7V 36ピン)
AD5911E-2 (2.7V 48ピン)
AD5915B-2(19.9V 48ピン)等使用
パッカーの場合 2.000V＝20.00kgに相当します。
③計測ユニット
自動落差修正付きのものです
③計測ユニット

小投入設定タイプのものです
集塵量補正等、追加オプションがあるものもあります。
④計測ユニット－端子台間配線
　12～18mV：
50kgセル２個の場合30mV=100kg
定量槽40kgとして0～20kgの電圧
⑤ＤＣ±15V電源 (KYK-415)
⑤ロードセル端子台まで
+15(LL1)と0(LL2)が配線されています。
　　
⑥ロードセル端子台（制御盤側）
ネジのゆるみがないか確認
外部配線

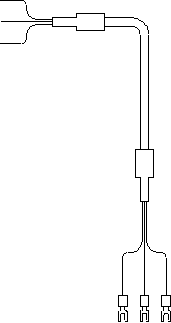

⑦シールドケーブル（マイクコード）
当社で施工したり、お客様にて施工さたりします。
当社の支給品であれば、1.25sq 4芯のマイクコード
が使用されています。
　 ⑦シールドケーブルの続き
LL1:印可電圧+15V(LL4・LL7)
LL2:印可電圧0V　(LL5・LL8)
LA1:セル信号＋　(LB1・LC1)
LA2:セル信号－　(LB2・LC2)
E:シールド
⑧機械側ロードセル端子台　ネジのゆるみがないか確認して下さい。
　
⑨ロードセル
　オリエンテック（旧 東洋ボールドウィン）社のU2Z1-50kgfが多いかと思われます。
　LL1＝+IN(赤)・LL2＝-IN(白)・LA1＝+OUT(緑)・LA2＝-OUT(青)・E＝シールド(黄)
　LL1,LL2,LA1,LA2はＡ機
　LL4,LL5,LB1,LB2はＢ機
　LL7,LL8,LC1,LC2はＣ機
　
ME-C11タイプのものは、デジタルボルトメーター・コンパレーター・計測ユニット・パッカーユニット（２連以上のパッカーは共通排出ユニット）がセットで構成されています.
コンパレーターユニット・パッカーユニットおよび共通排出ユニットは、重量表示のふらつきとは、無関係の部品です。
また、⑤ＤＣ±15V電源 (KYK-415)は異なる型式の部品が設置されている制御盤もあります。
その他にＤＣ5V電源が設置されています。
　
　その他のロードセル指示計
その他、宮田ENGおよび当社にて使用されたロードセル指示計
ユニパルス社 F700
A&D社 AD4323
TESCO社 SD-600,SD650
μ精器社 MU-150,MU-300
これらのロードセル指示計は、前述のF800,F252と同じ構成の指示計になります。
TESCO社 1055,5100は、重量表示器にデジタルボルトメーターを使用しますが、ロードセル印可電圧を内蔵しています。
前述のF800,F252とほぼ同じ構成の指示計になります。
ロードセル印可電圧は、機種により10V,12V,15Vと異なります。
