　袋留め２点クランプ

　

この装置は人と直接接する部分です。調子が悪いと袋を装着するリズムが狂い、能力が上がらないばかりか、オペレーターのストレスの原因にもなりかねません。簡単な構造ですから整備も短時間ですみます。

調子が悪いと感じたら、すぐに整備をお願いします。

　

　＊　自動包装機が設置されている場合は、この装置はありません。

　

　

　調整

　

袋のクランプの駆動にはエアーシリンダーが使われています。

エアーシリンダーは、なじみ等によりスピードが変化することがあります。

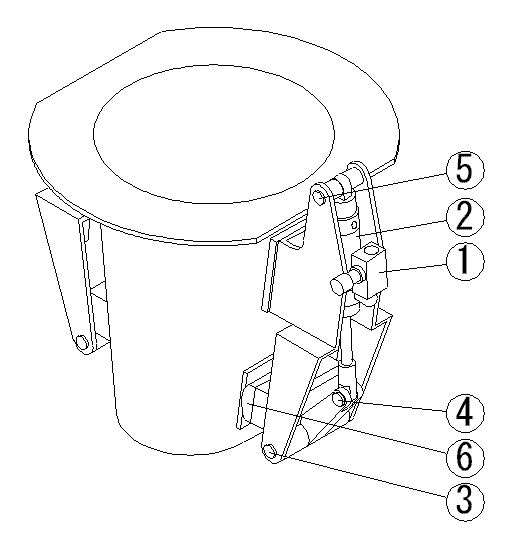

�@　クランプ開スピード調整コントローラ

�A　クランプアーム駆動シリンダー

�B　クランプアームピン

�C　ナックルピン（ナックルジョイント）

�D　エアーシリンダークレビスピン

�E　袋留ゴム（SL-4502）（SL-3008）

　

　

　

袋留めクランプの開くスピードを調整する場合は、�@のスピードコントローラを調整します。

つまみをねじ込んでいくと、スピードは遅くなり、戻すと早くなります。

通常、閉じ側のスピード調整は不要なため装備されていません。

　

　

　点検

　

�Bのクランプアームピンの腐食等により、クランプアームが固まって、動きが悪くなります。

とりあえず空袋をクランプするために、見かけ上は正常であるかのように見えますが、

製品が袋内に充填され、袋の重量が増すと、袋が滑り落ちてしまいます。

正常な状態であれば、エアー圧を止めた状態で、クランプアームが手で動きます。

クランプアームが固くなった時は、ピンを抜いてサビを落とし、グリースアップのうえ組み立てて下さい。

その際、クランプゴムも交換すれば万全です。

エアーシリンダー関係については、別項「保守一般」を参照して作業を行って下さい。

　

---
