　投入終了ラッチ機能の選択

　

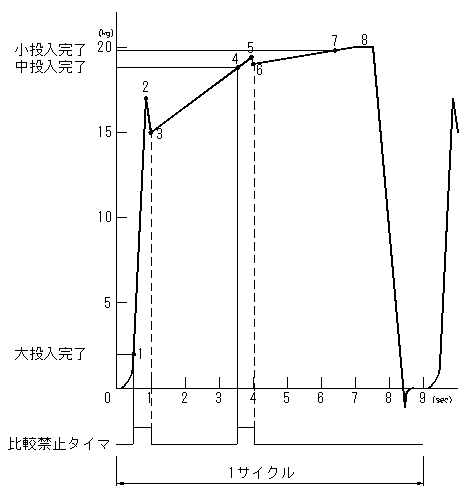

製品投入における動作と状態を下図のグラフを使い説明します。

最初、大・中・小の投入ゲートが開き

定量槽に製品が投入されます。

重量は増加し、

１の地点で大投入ゲートは閉じます。

しかし重量はそのまま増加し、

２の地点まで上昇しますが、

ある時間の経過後３地点にもどります。

同様の過程を経て８の地点に到り、

計量を完了します。

ここで、２地点が７の地点よりも上昇してしまった場合、投入ゲートは全部閉じてしまいます。

しかし、ショックが治まった時点で重量は減り、結局重量不足となってしまいます。

この状態を当社で「ショック切れ」と言います。

　

　

　

　

ショック切れで、計量完了すると、不足重量２kgくらいを補正投入する場合があります。

補正投入は１回で20gを約１秒で補正すると仮定すると、２kg補正するのに100秒かかる事になります。

１サイクル約10秒からすると、長時間自動排出できない事になります。

そこで、ショック切れが発生した場合、ショックが治まった重量値に対応する投入に戻すようにしています。

従って、ショックにより、重量表示値が定量値を越えても安定タイマー時間内に、重量値が戻ればその投入から再開されます。

この動作が計量に悪影響を与える場合、投入終了ラッチ機能を選択して下さい。（機能選択＝短絡）

標準では（機能選択＝開放）としています。

　

　　　　完了安定タイマーを短く（例えば0秒）すると・・ショック切れは？

　　　　大（中）投入ショック状態時は、ＭＤ信号がＯＮしていません。

　　　　計量完了になりませんので、ショックが治まると、大（中）投入に戻り、完了安定タイマーも

　　　　リセットされます。
