　第２章　パネル部品

　

この章では、制御盤表面の機器について説明します。

　

　ロードセル指示計

　

重量表示器には、ユニパルス社製のロードセル指示計、型式Ｆ８００（以後 F800と記載）

が使用されています。以下はＦ８００の大まかな説明です。詳細は別冊ユニパルス社の「Ｆ８００取扱説明書」を参照して下さい。

　

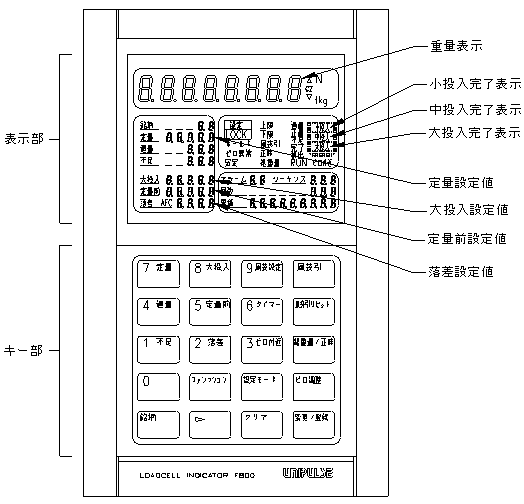

　Ｆ８００の投入制御信号

　

投入制御用信号は、 Ｆ８００から出力されます。以下は３段制御の場合を示します。

　

　大投入停止信号は、定量設定値から大投入設定値を差し引いた値に重量が達した時、出力されます。

　　　大投入完了＝定量−大投入設定値

　中投入停止信号は、定量設定値から定量前設定値を差し引いた値に重量が達した時、出力されます。

　　　中投入完了＝定量−定量前

　小投入停止信号は、定量設定値から落差設定値を差し引いた値に重量が達した時、出力されます。

　　　小投入完了＝定量−落差

　

---

　

　Ｆ８００のキー操作

　

この項では、運転時に必要と思われる、F800の主な操作を説明します。

　＊　操作手順書におけるキー操作の詳細になります。

　

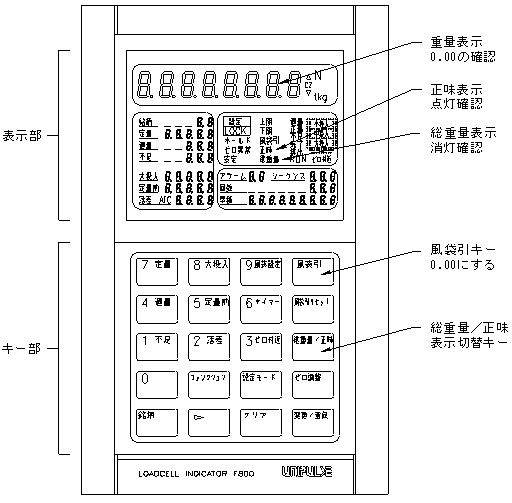

　正味重量と重量値ゼロの確認

１．正味表示を確認します。

　　表示が総重量の場合、以下

　　のキー操作を行って下さい。

　

　　　 総重量／正味キーを押す

　　　　　　↓

　　　 正味に変わります

　

２．重量表示が ０ｋｇか確認。

　 ０で無い場合０ｋｇにします。

　

　　　 風袋引キーを押す

　　　　　　↓

　　　 ０ｋｇになります。

　

　

　

　

　

　

　

　

　　注意　 風袋引 キーは常時有効ですので、計量投入中には絶対に押さないでください。

---

　

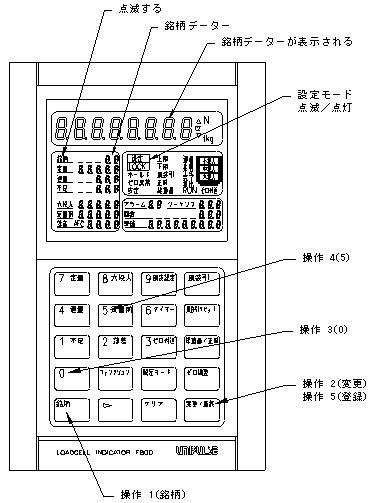

　銘柄の設定

　

銘柄を０５に設定するキー操作を説明します。

図中の操作１〜５は、キーを押す順番を示しています。

操作１． 銘柄 キーを押す

　　銘柄の設定モードである事を示す

　　銘柄 ，設定 が点滅します。

　　銘柄の現在のデーターが重量表示部の　　右端に、ポップアップします。

　

操作２． 変更／登録 キーを押す

　　ポップアップされたデーターを

　　変更するモードに入った事を示す

　　１０の位のデーターが点滅します。

　　設定 が点滅から点灯に変化します。

　

操作３． ０ キーを押す

　　点滅部１０の位に０が入力され、

　　点滅部が１の位に移動します。

　

操作４． ５ 定量前 キーを押す

　　点滅部１の位に５が入力され、点滅部　　が再度１０の位に戻ります。

　　データーは０５になります。

　　数字データーは入力されると、点滅部　　の位が一つ下がり、最下位の位を入力　　すると、最下位の位→最上位にもどり　　ます。数字データーの入力ミスは、何　　度でも入力しなおす事ができます。

　

操作５． 変更／登録 キーを押す

　　銘柄５の設定が呼び出されます。

　

重量値表示部は、初期状態の重量表示値に戻り、銘柄は０５に設定されました。

銘柄 点滅が終了し、設定 が消灯します。銘柄のデーター表示が、５になった事を確認して下さい。

操作１、２での入力ミスは、 ｸﾘｱ キーを押して初期状態に戻り、最初からやり直します。

　

---

　

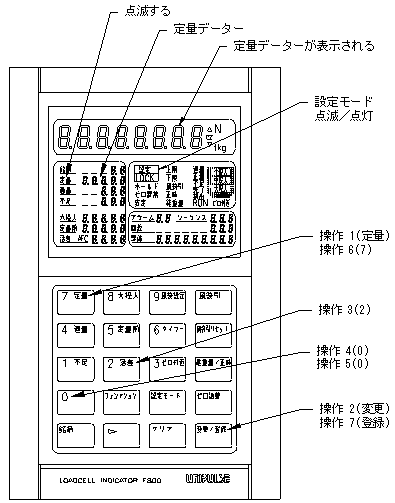

　定量設定

　

定量を２０．０７０ｋｇに設定するキー操作を説明します。

図中の操作１〜７は、キーを押す順番を示しています。

操作１． ７ 定量 キーを押す

　

操作２． 変更／登録 キーを押す

　

操作３． ２ 落差 キーを押す

　

操作４． ０ キーを押す

　

操作５． ０ キーを押す

　

操作６． ７ 定量 キーを押す

　

操作７． 変更／登録 キーを押す

　

上記キー操作の間、上部表示部分に注目して下さい。銘柄の設定で説明したのと、同様の表示をします。

銘柄と定量の項目が入れ替わるだけで動作（点滅・点灯）は、同じです

　

定量のデーターは５桁ですが、下位桁が同じ場合、最後まで数字データーを、入力する必要はありません。

目的のデーターになったら 変更／登録キーを押します。

又、上位桁が同じ場合は、操作３〜５の数字キーを押す変わりに ＞ キーを３回押す方法もあります。

　

　

　過量・不足・大投入・定量前・落差・ゼロ付近・タイマーの設定

　

過量・不足・大投入・定量前・落差・ゼロ付近・タイマーの設定は、上記「�@ ７ 定量 キーを押す」の操作が、それぞれのキー ４ 過量 １ 不足 ８ 大投入 ５ 定量前 ２ 落差 ３ ゼロ付近 ６ タイマー になります。

９ 風袋設定は、本機では使用しませんので、関係ありません。

操作３〜６のデーター入力は、各設定で、おのおの桁数がちがいます。少数点の位置に注意して、入力して

下さい。

　

操作１後に、重量表示部にポップアップするデーターの左側に出る数字、定量設定時は０７が表示されますがこれは、設定モードと設定キー番号を表しています。

---

　

　その他の設定

　

前述の説明以外の、主なキー操作を列挙します。

　※１　最後の クリア キーは、 設定 表示がまだ残っているため、これを消すために行っています。

　※２　２０．００ｋｇの場合。

　

---

　

　Ｆ８００のデーター

　

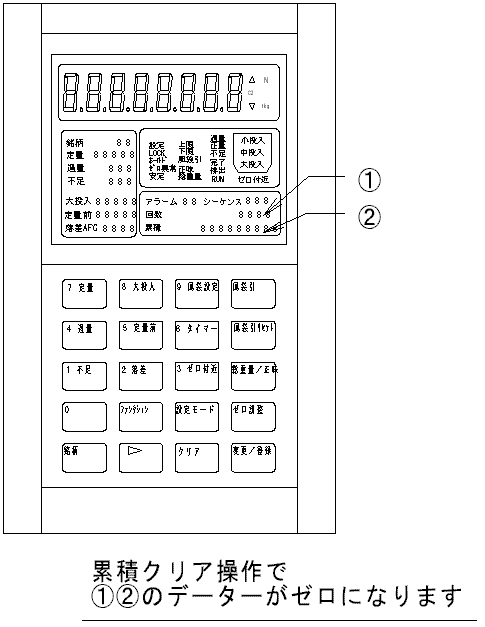

　累積データークリア・回数リセット

　

F800のキー操作「その他の設定−累積・回数クリア」の操作で、図の�@〜�Aのデーターがゼロクリアされます。

Ｆ８００の累積・回数データーは銘柄ごとに記憶されます。

ですから、銘柄を変更する事で、現在の累積値を保管する事も可能になります。

　

また、銘柄切替を行ったら、累積・回数のデーターを確認して下さい。前回のデーターが残っている場合、ゼロからはじめたつもりが、そのデーターに加算されて、回数・製造量の正常なデーターが取れなくなります。

　

Ｆ８００の回数・累積データーを必要としない場合は、累積クリアの操作は必要ありません。

データーがオーバーフローしても動作には影響ありません。

　

　

　累積クリア回路

　

２連筒以上の計量機ですと、各々（Ａ機・Ｂ機）のF800についてキー操作をしなくてはなりません。

そこで、シーケンサー入出力に余裕のある制御盤には、累積クリアの操作回路を作成しています。

２連筒の制御盤を例に（図にして）説明します。

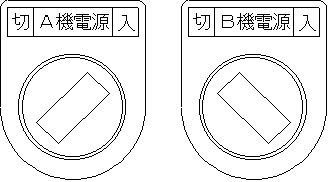

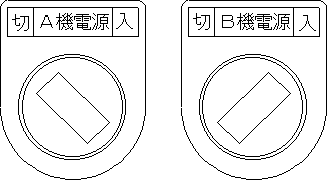

　　　　　 　パターン１

　　　Ａ機電源「切」後、Ａ機排出を

　　　　　　　 ３秒以上押す。

　　　　　　 ※Ｂ機電源は「入」の必要あり

　

　　　　　 　パターン２

　　　Ｂ機電源「切」後、Ｂ機排出を

　　　　　　　 ３秒以上押す。

　　　　　　 ※Ａ機電源は「入」の必要あり

　

各機の制御電源スイッチをどれか一つだけ「切」にします。３連筒なら電源二つが「入」一つが「切」の状態にします。「切」にした計量機の排出ボタンを３秒以上押して下さい。

回路が組み込まれていれば、全機同時にクリアされます。３連筒であれば、３通りの操作があります。

単能機の制御盤の場合この回路は、組み込まれない場合が多い。

---

　

　累積データー・回数の加算（ADD信号）とSIFプリンタ

　

F800は、外部(CONTROLコネクタPIN=8)からの積算指令と、内部での自動積算指令(設定21)による２種類の加算方法があります。現在の制御盤は、外部指令を配線して外部加算を標準としています。

外部積算指令を配線するようにしたのは、(1996年頃)からです。それ以前の制御盤では、自動積算になっています。

　

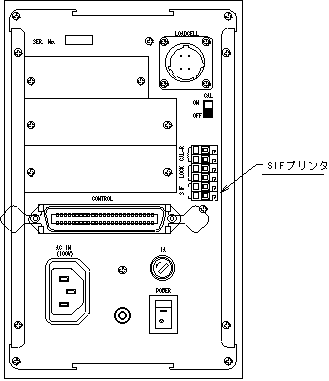

F800は、標準品でUNIPULSE社シリアルインターフェース(SIF)を搭載しています。

従ってこのインターフェース(SIF)を使用する同社(UNIPULSE社)のプリンタは、簡単に接続できます。

左図の端子に２本電線を入れるだけです。

当社では、検収運転時等にSIFプリンタを接続して、

計量重量データー取りに利用しています。

　

　

　

　

　

　

　

　

　

　

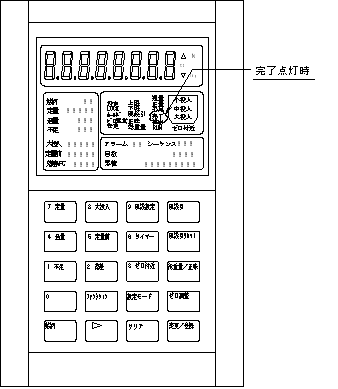

　自動積算のタイミング

左図完了信号出力時（表示点灯）に

　■回数・累積データの加算

　■SIFインターフェースに自動印字指令出力

　■自動落差補正(AFC)の計量値取得

等を行います。

　

　大投入ショックと禁止タイマー

「ショック切れ」状態になると、完了信号を出力。

従って、異なる重量を印字・加算します。

これは、禁止タイマーにて修正できます。

　

　落差設定不適

落差設定値が不適当（データー値が大きすぎる）場合

正量重量にならず、不足重量になります。

不足補正投入は行われますが、補正投入前の重量値を

印字・加算します。

---

　

　外部積算指令(ADD信号)のタイミング

　

単能機の場合は、計量完了表示点灯時に外部積算指令

をF800に対し出力します。

２連筒以上の計量機の場合、連続運転中は計量完了

した時に積算指令が出力されるようにみえますが、

内部では、排出待ちに選択されたものに対して積算指令が出力されています。

左図の３連筒の場合、作業開始時やオートゼロ後の再スタート時は、ＡＢＣ機同時に計量を開始しますので、

計量完了もほぼ同時になります。

この場合、一番はやくＢ機が完了したとすると、Ｂ機に外部積算指令が出力されます。

Ｂ機が排出終了した時点で、Ｃ機完了が排出待ちに選択されますので、この時点でＣ機に外部積算指令が出力されます。同様にＡ機が排出待ちに選択された時点で、Ａ機に外部積算指令が出力されます。

同タイミングで、盤面のトータルカウンタも加算（＋１）しています。

　

　　　F800外部積算指令(ADD信号)トラブル

　　　1999年に外部積算指令での、未加算のトラブルが２件発生しています。いまのところ

　　　原因はわかっていません。

　　　対処としては内部自動積算に加算方式を変更するしかありません。

　　　自動積算の場合、前述のように補正投入前重量を印字しますので、ご了承下さい。

　　　F800設定２１番の最左のデーターを０→１にします。

　　　２１　 ０１１１

　　　この設定変更だけでは、自動積算指令と外部積算指令の二つの信号から２回データーが

　　　加算・印字されてしまいます。制御盤のADD信号線を開放（はずす）して下さい。
